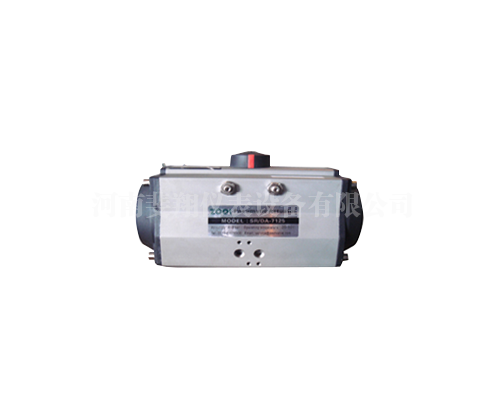

DA/SR 气动活塞式执行机构
商品详情
详细说明
DA/SR 气动活塞式执行机构概述
标准的NAMUR气源接口
标准的VDI/VDE3845附件安装
阳及硬化无须2次润滑的缸内壁
±5度的行程调节
DA/SR 气动活塞式执行机构主要零部件材料
DA/SR 气动活塞式执行机构技术参数
DA/SR 气动活塞式执行机构DA系列双作用执行器
上图的示意图表明，双作用执行机构的扭矩值在整个行程过程中始终保持恒定。
用户可根据其具体要求，参考以下内容选定合适的执行机构型号：
1、明确所操作阀门的大扭矩值。
2、扭矩值加大25%-50%的设定安全系数。(具体视阀门类型及加工工艺)
3、根据提供的扭矩值，参阅扭矩表及相应的气压值，得到的扭矩值应等于或超出所提供的扭矩值。新乡DA/SR 气动活塞式执行机构供应商
4、扭矩值确定下来后，查找相应的型号即可。DA系例双作用气动执行机构输出扭矩、
DA/SR 气动活塞式执行机构SR系列弹簧复位式执行器
上图的示意图表明,弹簧复位式执行机构的扭矩不是恒定不变的而逐渐降低的。主要原因在于弹簧在空气行程阶段因活塞运动而被压缩,同时积累在运动转换过程中以不断递减的方式获得的能量。
空气行程
开始/MAD:弹簧释放状态下的执行机构扭矩 结束/MAC:弹簧压缩状态下的执行机构扭矩
弹簧行程
开始/MMC:弹簧压缩时扭矩 结束/MMD:弹簧释放时扭矩
用户可根据其具体要求,参考以下内容选定合
适的执行机构型号：
1、明确所操作阀门的大扭矩值。
2、扭矩值加大25%-50%的设定安全系数。(具体视阀门类型及加工工艺)
3、根据提供的扭矩值,参阅扭矩表及相应的气压值,结合MMD和MAC间的较小值,得到的扭矩值应等于或超出所提供的扭矩值。新乡DA/SR 气动活塞式执行机构供应商
4、扭矩值确定下来后,查找相应的型号即可。
