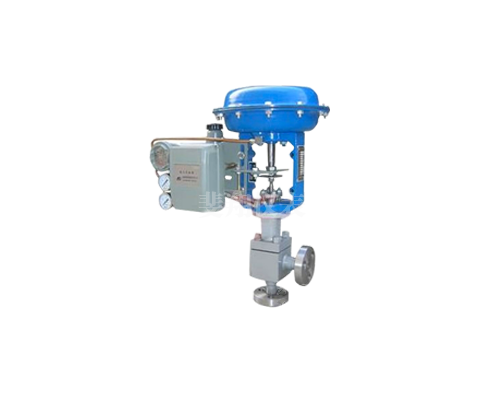

FXWP笼式单座调节阀
商品详情
一、新乡FXWP笼式单座调节阀厂家告诉你，主要特点
配用多弹簧式薄膜执行机构，结构紧凑，输出力大 流体通道呈S流线型，设有导流翼，压降损失小，范围大阀芯导向面积大，抗振性好 坚固的套筒保护阀体不受闪蒸和空化的破坏
二、主要技术参数
阀 体
型 式：直通单座套筒式铸造球型阀 公称通径：40、50、65、80、100、150、200mm
公称压力：ANSI 125、150、300、600；JIS 10、16、20、30、40K； PN 16、40、64.105Pa
连接型式：RF、RJ、LG、沟槽型、嵌入型， 法兰标准按JIS B2201-1984、ANSI B16.5-1981、
JB79-59规定焊接连接 嵌接焊SW（40～50MM） 对接焊BW（65～200MM）
材 料：铸铁(HT200)、碳钢(ZG230-450)、不锈钢(ZG1Cr18Ni9Ti 和ZG0Cr17Ni12Mo2)、钛
（Ti）
上阀盖：常温型 -5～+230℃ 伸长I型 +230～+566℃ 伸长II型 整体式 -100～-45℃ 焊接式
-196～-100℃
注：工作温度不准超过各种材料的允许范围
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉纺织填料
阀内组件
阀芯形式：金属阀座的压力平衡式阀芯
套筒形式：分离式套筒
材 料：不锈钢（1Cr18Ni9Ti、17-4PH、0Cr17Ni12Mo2和钛（Ti）
执行机构型式：HA多弹簧式薄膜执行机构、VA5单弹簧式薄膜执行机构、VA6单作用气缸
活塞执行机构膜片材料
膜片材料：HA型乙丙橡胶珍尼龙布VA5型氯丁橡胶夹尼龙
弹簧范围：20～100、80～200Kpa （HA型、VA5型），190～350、190～400Kpa(VA6型)
供气压力：140～400KPa 气源接头：Rc1/4
环境温度：-30～+70℃
阀作用型式：用正作用或反作用执行机构实现阀的气-关或气-开式
附件：定位器、手轮机构、空气过滤减压器、体积流量放大器、气锁阀等
泄漏量： 符合标准ANSI B16.104-7976IV级，小于额定Cv的0.01%
回差：不带定位器 小于全行程的3%（HAI小于全行程的5%） 带定位器 小于全行程的1%
基本误差：不带定位器 小于全行程的±5% 带 定 位 器 小于全行程的±1% （带HEP定位
器的±2%） 新乡FXWP笼式单座调节阀厂家
可调范围：50：1
